壓力測試裝置中0.5級精度1.25MPa壓力變送器的技術解析與應用
- 字號 + -
在工業生產與實驗室研究中，壓力測試裝置作為關鍵測量工具，其核心部件壓力變送器的精度與量程直接決定測試結果的可靠性。本文以0.5級精度、1.25MPa最大量程的壓力變送器為研究對象，從技術原理、精度與量程關系、典型應用場景、選型維護及環境適應性五個維度展開分析，旨在為壓力測試裝置的設計與應用提供系統參考。

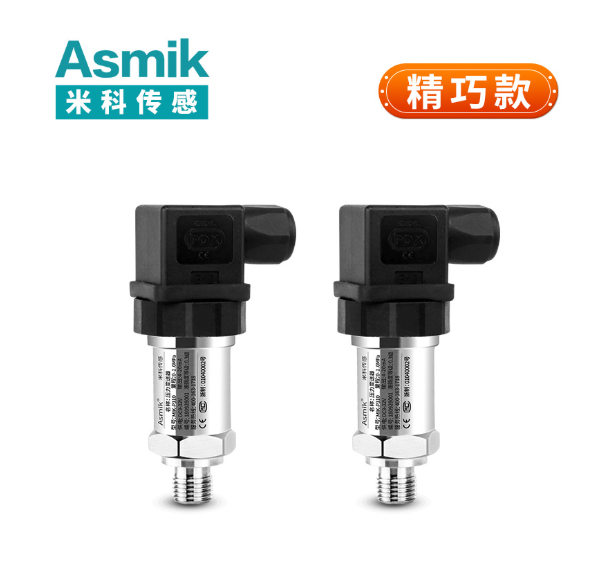

技術原理與精度等級定義：從感知到輸出的轉換機制
壓力變送器的核心功能是將壓力這一物理量轉換為標準電信號，其工作過程可分為以下階段：
-
壓力感知
被測介質通過高壓室與低壓室作用在隔離膜片上，壓力差使測量膜片產生微小位移。例如，電容式傳感器通過膜片位移改變兩側極板間距，從而輸出與壓力成線性關系的電信號；壓阻式傳感器則利用硅晶片受壓時電阻率變化的特性，實現壓力到電信號的轉換。 -
信號處理與輸出
電信號經放大、濾波、線性化補償后，轉換為4-20mA標準電流信號或數字協議（如HART、Modbus）。高級型號可集成溫度補償算法，消除環境溫度對測量精度的影響。例如，某型號變送器在-20℃~70℃環境下，通過內置溫度傳感器實現±0.1%FS的年穩定性。 -
精度等級定義
0.5級精度表示最大允許誤差為量程的±0.5%。對于1.25MPa量程的變送器，其最大誤差范圍為：
ΔPmax?=±0.5%×1.25MPa=±6.25kPa
這一誤差范圍在多數工業測試場景中可滿足基本要求，但在高精度實驗室研究中需結合數據修正手段。
量程與精度的平衡：1.25MPa的應用場景解析
1.25MPa量程的壓力變送器在工業與實驗室中具有廣泛適用性，其選型需平衡量程覆蓋與精度需求：
-
工業液壓系統監測
在液壓支架、注塑機等設備中，1.25MPa量程可覆蓋常規工作壓力范圍（如0-1.0MPa），同時保留冗余以應對瞬時過壓。例如，某液壓系統設定正常工作壓力為0.8MPa，1.25MPa量程變送器可監測至1.2倍過壓（960kPa），觸發安全聯鎖。 -
氣體壓力測試
在燃氣管道、壓縮機出口等場景中，1.25MPa量程適用于中低壓氣體壓力監測。例如，某天然氣輸送站采用0.5級精度變送器，通過4-20mA信號實時反饋管道壓力至控制中心，誤差范圍控制在±6.25kPa以內。 -
實驗室材料測試
在材料拉伸、壓縮試驗中，1.25MPa量程變送器用于精確控制加載力。例如，某高校材料實驗室通過變送器反饋壓力數據，結合動態修正算法，將測試誤差從±8kPa降至±3kPa，提升研究數據可靠性。
典型應用案例：從工廠到實驗室的實踐
-
工業場景：液壓系統壓力監控
某機械制造廠液壓車間采用1.25MPa量程、0.5級精度變送器監測注塑機液壓系統。通過實時數據反饋，系統可在壓力超過1.1MPa時自動調節泵速，避免過壓導致的密封件損壞。經統計，變送器投入使用后，設備故障率下降40%，維護成本降低25%。 -
實驗室場景：氣體流量標定
某計量院氣體流量實驗室使用1.25MPa量程變送器作為標準壓力源，校準渦街流量計。通過對比變送器輸出值與流量計顯示值，修正流量計系數，確保其測量誤差≤1.5%。經實踐，該方法將流量計校準周期從6個月延長至12個月。 -
特殊場景：腐蝕性介質測試
某化工廠采用哈氏合金膜片與鎵基填充液的1.25MPa變送器，監測鹽酸管道壓力。在強腐蝕性環境下，變送器膜片未出現腐蝕跡象，年穩定性保持在±0.3%FS，遠優于普通316L不銹鋼膜片產品。
選型與維護指南：從需求分析到精度保障
- 選型關鍵因素
- 量程匹配：建議工作壓力為量程的60%-80%。例如，監測1.0MPa壓力時，宜選用0-1.25MPa量程變送器。
- 精度需求：工業場景可用0.5級精度，實驗室研究需0.2級或更高。
- 介質兼容性：316L不銹鋼膜片適用于常規介質，哈氏合金或PTFE涂層適用于強腐蝕性介質。
- 環境適應性：溫度范圍-40℃~85℃，防護等級IP67，防爆場景需Ex d/IIC T6認證。
- 日常維護規范
- 密封性檢查：每6個月加壓至1.25MPa，保持5分鐘無泄漏；檢查導壓管、法蘭連接處是否松動。
- 膜片保護：避免硬物接觸膜片，定期清理表面污垢；高溫介質場景需加裝散熱管并注入冷卻水。
- 電氣連接：檢查信號線絕緣電阻≥20MΩ，8號插針可靠接地，防止電磁干擾。
- 校準流程
- 設備要求：24VDC電源、精密數字壓力計（精度0.05%FS）、萬用表、250Ω標準電阻。
- 步驟：
- 串聯標準電阻，供電并連接萬用表。
- 正壓側加壓至1.25MPa，調整滿量程使輸出20mA。
- 泄壓后調整零點至4mA，重復3次確保回差≤0.5%FS。
- 氣體測試場景需通過手操器設置溫度補償參數，消除環境溫度影響。
環境適應性與未來趨勢：從極寒到高溫的全面覆蓋
- 溫度適應性
- 過程溫度：-40℃~120℃（常規型號），極端場景需定制散熱裝置或保溫套。例如，某北方油田在-30℃環境中使用變送器，通過內置加熱模塊確保膜片正常工作。
- 存儲溫度：-50℃~110℃，長期存放需避免膜片受潮或填充液凝固。
- 防護等級
- 防爆要求：Ex d/IIC T6認證適用于爆炸性氣體環境，如石油化工裝置區。
- 防水防塵：IP67等級確保短時間浸水不損壞，適合戶外或潮濕場景。
- 抗振與電磁干擾
- 抗振設計：采用十字簧片支撐副杠桿，減少機械振動對測量的影響。例如，某型號變送器在200Hz振動環境下，誤差控制在±0.05%FS/g以內。
- 電磁屏蔽：信號線采用雙絞線并接地，避免2kHz以上電磁干擾（如變頻器輻射）。
- 未來技術趨勢
- 智能化升級：集成自診斷功能（如膜片破損檢測、過壓預警）與邊緣計算能力，實時輸出工藝參數。
- 物聯網集成：通過無線傳輸（如Wi-Fi、LoRa）實現遠程監測，降低布線成本，適用于偏遠或移動場景。
- 材料創新：開發更耐腐蝕、耐高溫的新型膜片材料，提升變送器在極端環境下的適應性。
結論：壓力變送器在壓力測試裝置中的核心價值
0.5級精度、1.25MPa量程的壓力變送器憑借其精度與量程的平衡、強環境適應性，已成為壓力測試裝置中不可或缺的核心部件。通過科學選型與規范維護，用戶可在保障測試結果可靠性的同時，實現測試效率的提升與總體成本的優化。未來，隨著物聯網、人工智能與材料科學的進一步融合，壓力變送器將朝著更智能、更可靠、更環保的方向發展，為工業4.0與實驗室研究提供更堅實的測量保障。
